T:ノーマルバンパー
*セリカのノーマルリアバンパーは、どうしてもケツ上がりなのが
気になります・・・
*という訳で、ウェイグライドのタイプ4のリアバンパーと
スムージングパネルへ交換しました。




U:テール・ナンバーポケット取外し
*まずテールランプを取り外し。
*ナンバーも、封印を外して取外し。
(無理矢理取り外したのでボロボロ・・・)

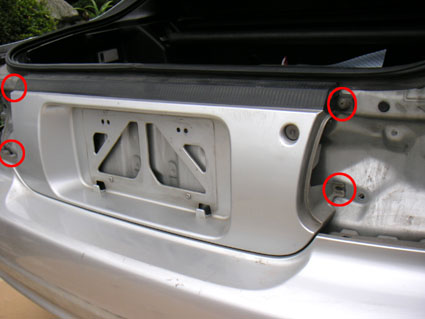

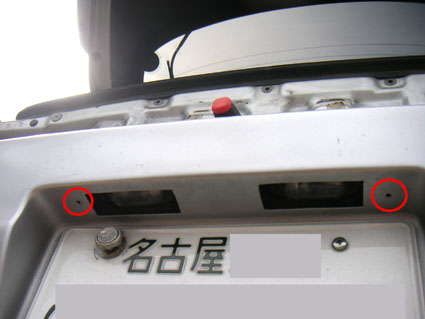

*ナンバーポケット部分を、赤○4ヶ所のネジを外して取外し。
*ナンバーポケットの上側に固定されてる、ナンバー灯も取り外し。


V:バンパー取り外し1

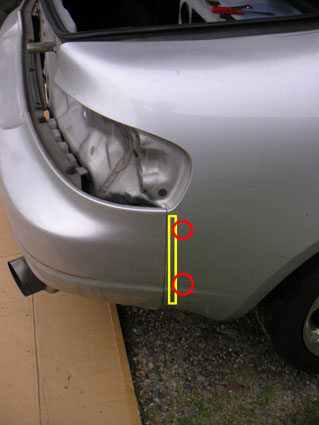

*リアバンパーが、フェンダーと、写真の様な形で、
内側に黄色部分のような鉄板でバンパーを挟みこむような形にして
赤○部分のようにボルトで固定されてます。

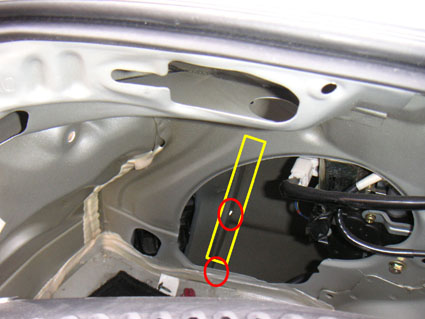

W:バンパー取り外し2
↑の部分を内側から見た写真です。(助手席側)
助手席側は、トランクの助手席側の内張りを外すと、
空間が空いてますので、その中の赤○部分のボルトを外します。

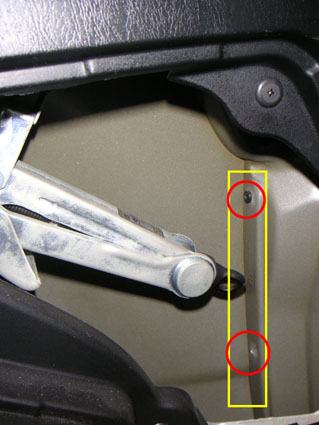

X:バンパー取り外し3
運転席側は、ジャッキの収納スペースから、外せるので、
ジャッキ用の内装カバーを外して、赤○部分のボルトを外します。

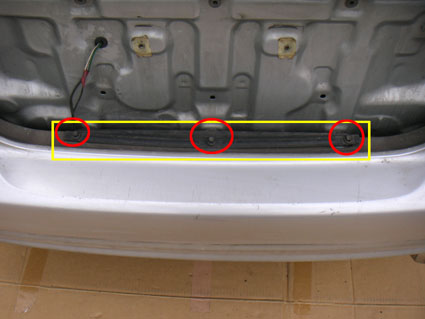

Y:バンパー取り外し4
*バンパーの中央部分が、黄色部分のような鉄板+ボルトで固定
されているので、赤○部分のボルトを外します。
(ナンバーポケットの下側の位置)




Z:バンパー取り外し5

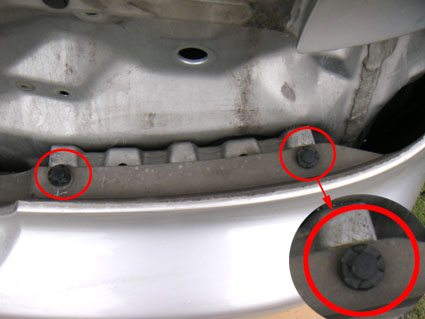

*バンパーの両サイド側が、クリップで固定されているので、
赤○部分のクリップを外します。(中央部分を上げると外れます。)
(テールランプの下側の位置)




[:バンパー取り外し(補足)
*ボディー下側もボルトで固定されてるので外します。
*←赤○部分が、ボルトで固定されてる部分。
*青○部分がクリップで固定されてる部分。

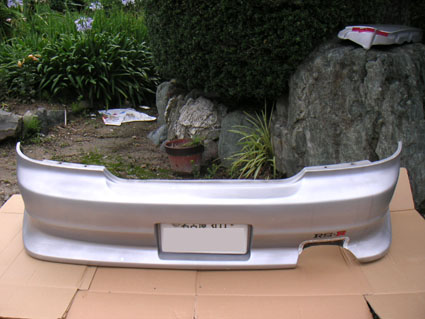

\:ウェイグライドタイプ4
*今回取付したバンパーです。
*自家塗装しました。





]:配線加工

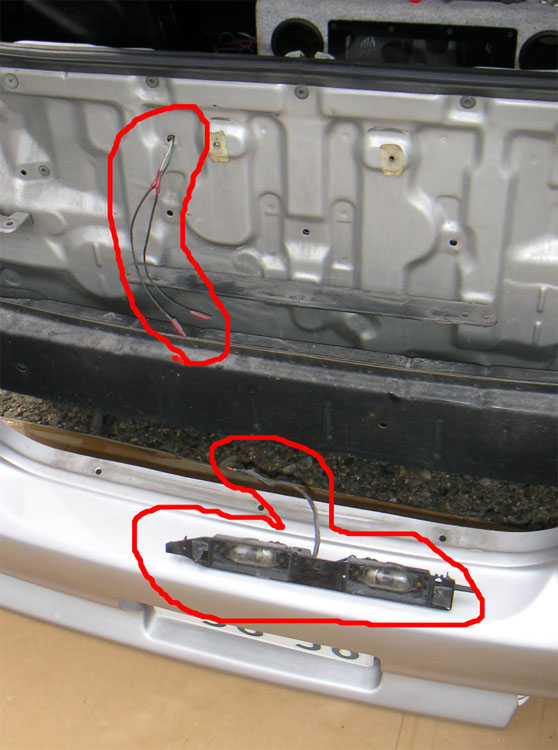

*今回のバンパーは、ナンバーの位置を変更する為、
ナンバー灯の配線が届きません。
その為、配線を延長加工しました。




]T:ナンバー灯取付
*↑で配線加工したナンバー灯を取り付けますが、
そのままでは付かない為、ねじ留め用の穴を開け、
両面テープで固定して、赤○部分でねじで固定します。

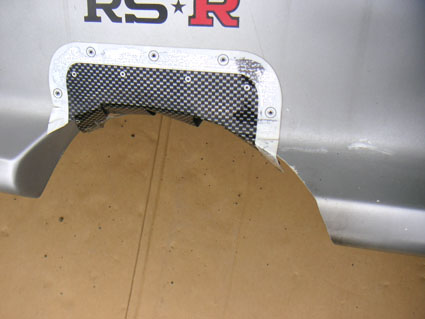

]U:マフラー部分加工
*マフラーが干渉する為、
一部を削って出口を広げました。
*削った部分をごまかす為、カーボン調のステッカーを貼りました。



]V:バンパー取付1
*取外しと逆の手順で取付します。

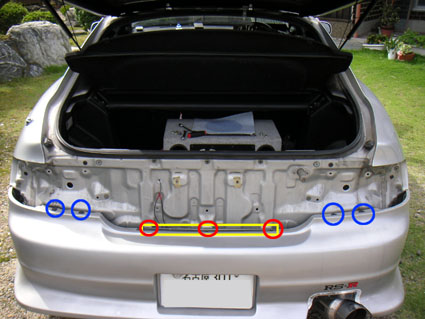

*赤○部分をボルトで固定して、
青○部分をクリップで固定します。




]W:バンパー取付2

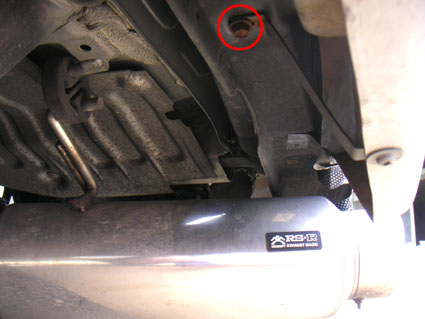

*ボディー下側にステーがあるので、
赤○部分の純正バンパーの固定用の穴にボルトで固定します。
(中央部分に左右2ヶ所あります)



]X:バンパー取付3

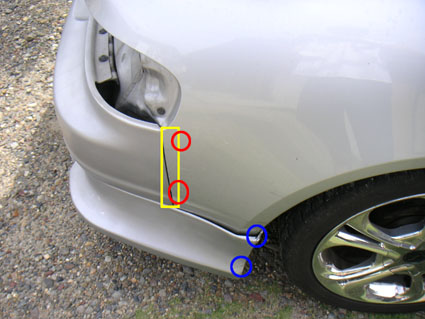

*フェンダーとの取付ですが、
内側から赤○部分をボルトで固定。
*青○部分をタイヤハウス内でボルトで固定。



]Y:バンパー取付4

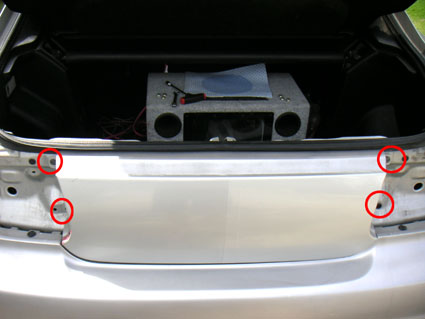

*スムージングパネル(ナンバー部分をスムージング)を赤○部分で
ネジで固定。


]Z:完成

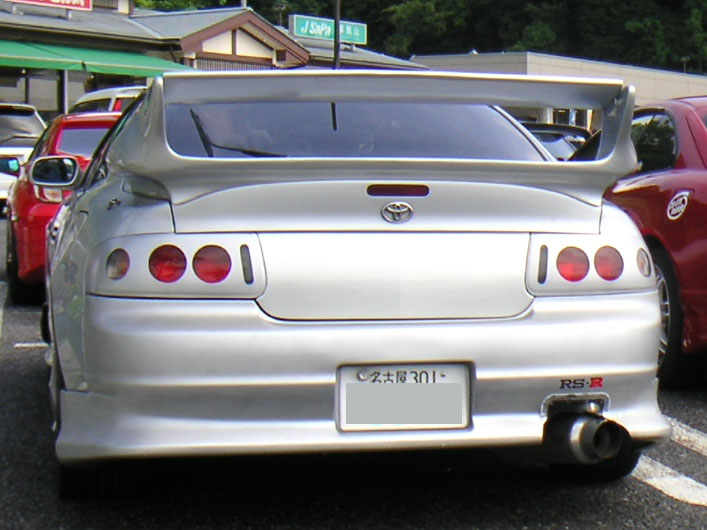

*テールランプを取り付けて完成!!
*ナンバー部分が下側にあり、バンパーがマフラー部分に
かぶるような形の為、低くワイルドに見えます。
*かなり満足なアイテムです☆
